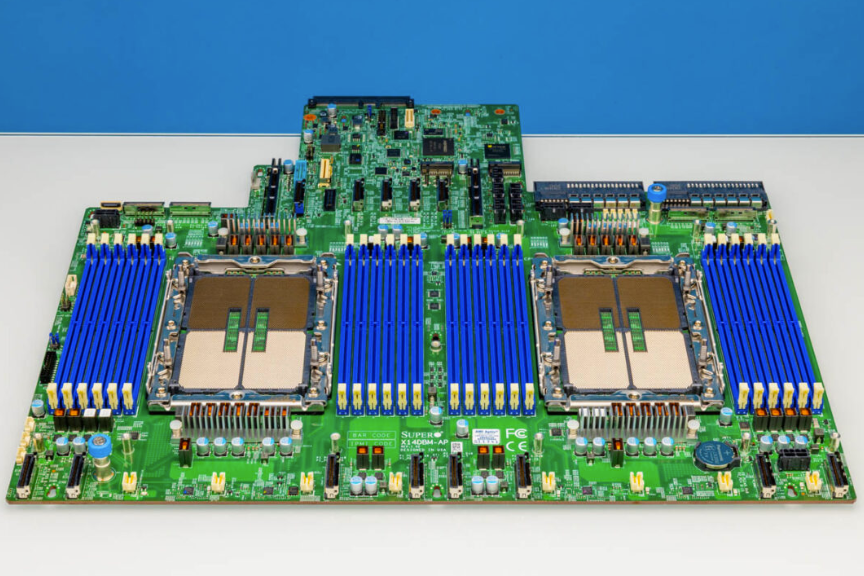

Gần đây chúng tôi đã có trong tay một bo mạch chủ Supermicro X14DBM-AP, nó rất khác biệt. Thay vì chuẩn ATX, EATX hoặc các chuẩn khác, đây là một chuẩn độc quyền được thiết kế cho dòng máy chủ Hyper của Supermicro. Vì đã có bo mạch chủ này, tôi nghĩ sẽ rất hữu ích nếu cho mọi người thấy một bo mạch chủ hiện đại trông như thế nào và nêu ra một số lý do chính tại sao bo mạch chủ máy chủ thường không giống với các bo mạch chủ ATX/EATX cũ hơn.
Một trong những lý do chúng tôi đánh giá ít bo mạch chủ máy chủ hơn so với một thập kỷ trước là vì hiện nay phần lớn các máy chủ đều sử dụng bố cục bo mạch chủ có kích thước tùy chỉnh. Chúng trông hoàn toàn khác so với các bo mạch chủ ATX/EATX truyền thống.
Một trong những thay đổi lớn thực sự nằm ở các khe cắm CPU và bộ nhớ.
Các CPU máy chủ hỗ trợ bộ nhớ DDR5 12 kênh hiện nay rất thú vị vì chúng thực sự có nhiều không gian để đi dây cáp giữa mặt trước và mặt sau của máy chủ. Trên cả nền tảng 2DPC 8 kênh và nền tảng 16 kênh mà chúng ta sẽ thấy vào cuối năm 2026, các khe cắm DIMM DDR5 đều trải dài sát mép trên bo mạch chủ rack 19 inch.
Một yếu tố quan trọng khác là kích thước của các socket CPU. Vài ngày trước, tôi đã mua cả CPU LGA2011 và LGA1366, và chúng trông giống như những món đồ chơi nhỏ xíu so với các gói chip mà chúng ta có ngày nay.
Ngoài CPU và bộ nhớ, bo mạch chủ đã thay đổi khá nhiều.
Vì hiện nay chúng ta có nhiều kết nối PCIe hơn, mặt trước của các bo mạch chủ máy chủ hiện đại thường có một bộ kết nối MCIO lớn. Bo mạch chủ Supermicro này là một ví dụ điển hình với phần cạnh trước có cả đầu nối MCIO x8 cũng như đầu nối nguồn quạt.
Một điều khác mà bạn có thể nhận thấy là các bo mạch chủ hiện đại không được bắt vít ở nhiều điểm. Thay vào đó, thường chỉ có một, hai, hoặc đôi khi là một vài ốc vít vặn tay, nhưng bo mạch chủ được đặt trong các chốt khớp vào vị trí trên toàn bộ bo mạch, và toàn bộ được khóa chặt trong các rãnh đó bằng một vài ốc vít vặn tay. Sau khi vừa thay thế bo mạch chủ này, tôi chỉ có thể nói là thật may mắn vì tôi không muốn phải bắt thêm ốc vít nào khác trong quá trình này.
Một điểm khác biệt lớn nữa giữa bo mạch chủ này và các bo mạch chủ ATX/EATX tiêu chuẩn là bộ nguồn được cắm trực tiếp vào bo mạch chủ. Trong các thiết kế cũ hơn, sẽ có các bộ nguồn dự phòng và sau đó là một bo mạch phân phối điện. Những bo mạch phân phối điện đó nổi tiếng là những bộ phận có tỷ lệ hỏng hóc tương đối cao.
Một thay đổi lớn khác nằm ở các khe cắm riser phía sau. Chúng ta không còn thấy các khe cắm x16 hoặc x8 truyền thống như trên các bo mạch chủ dành cho người tiêu dùng nữa. Thay vào đó, chúng ta có thể thấy một đầu nối GenZ và một loạt các đầu nối MCIO. Chúng ta cũng thường thấy các khe cắm M.2. Một thay đổi là, do không có các khe cắm truyền thống, nguồn điện giờ đây phải được cấp đến các khe cắm riser và các card được lắp đặt, vì vậy chúng ta thường thấy rất nhiều đầu nối nguồn.
Còn một vài chi tiết thú vị khác ở đây, chẳng hạn như đầu nối bảng điều khiển phía trước nằm ở góc dưới bên phải của hình ảnh bên dưới.
Ngày nay, phía sau các máy chủ trông giống như rất nhiều dây cáp MCIO chằng chịt khắp thùng máy. Việc sử dụng cáp giúp duy trì tính toàn vẹn tín hiệu dễ dàng hơn. Hơn nữa, chúng mang lại sự linh hoạt cao. Ví dụ, khi chúng tôi cần thêm kết nối x16 cho card mạng NVIDIA ConnectX-8 C8240 800G Dual 400G, chúng tôi đã lấy một số đường truyền từ các đầu nối MCIO phía trước thường được sử dụng cho kết nối SSD NVMe. Chúng tôi lấy thêm các đường truyền khác bằng cách kéo từ các đầu nối MCIO phía sau.
Hy vọng phần này sẽ đề cập đến một số điểm khác biệt chính. Bo mạch chủ máy chủ hiện đại cần đủ rộng để vừa với giá đỡ 19 inch và chỉ có các khe cắm CPU và khe cắm DDR5. Việc tích hợp các chức năng như mạng trên bo mạch chủ vào các mô-đun OCP NIC 3.0 (hoặc các biến thể Supermicro AIOM) giúp tăng sản lượng bo mạch chủ, cải thiện chất lượng do có ít SKU bo mạch chủ cơ bản hơn. Kết nối I/O bằng cáp PCIe Gen5 hiện là tiêu chuẩn trong ngành. Chúng ta cũng cần lưu ý rằng một số nhà cung cấp khác đã chuyển sang các yếu tố hình thức tiêu chuẩn OCP , giúp giảm hơn nữa kích thước của bo mạch chủ và tích hợp nhiều chức năng hơn vào các card.
