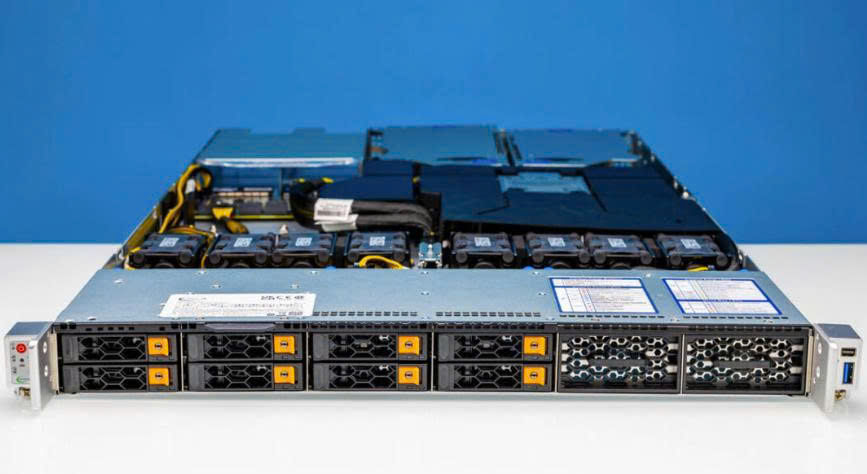

Hôm nay, chúng ta sẽ xem xét Supermicro SYS-112C-TN, một máy chủ Intel Xeon 6 đơn socket kích thước 1U. Đây là một thiết kế thanh lịch vì nó có khả năng thay thế trực tiếp các máy chủ hai socket thế hệ trước trong khi cung cấp nhiều kết nối I/O hơn. Hơn nữa, chúng ta sẽ xem xét một phiên bản của máy này với CPU Intel Xeon 6700P dòng lõi hiệu năng cao mới.
Máy chủ có thiết kế dạng 1U, chiều sâu 29,4 inch hoặc 747mm.
Ở phía bên trái, chúng ta có nút nguồn và các đèn LED báo trạng thái.
Hệ thống của chúng tôi có tám khay ổ đĩa NVMe U.2 2,5 inch.
Ở phía sau, chúng ta có một bộ cổng I/O khá tiêu chuẩn.
Những quạt đó sau đó được kết nối với bảng điều khiển quạt
Bên dưới bộ phận dẫn hướng luồng khí đó, chúng ta có thể thấy các đầu nối MCIO x8 phía trước.
Trong hệ thống có bộ xử lý Intel Xeon 6781P, một CPU hiệu năng cao.
Tuy nhiên, socket này hỗ trợ nhiều hơn thế, bao gồm cả dòng Xeon 6700P/6500P hoặc Xeon 6700E . Người dùng có thể tùy chọn tối đa 86 lõi P hoặc 144 lõi E trong kiểu dáng này. Điều đáng lưu ý, đặc biệt là đối với lõi P, là Intel đã bắt đầu chú trọng hơn đến thị trường CPU 1P, vì vậy các CPU 1P có giá khá hấp dẫn đối với các nền tảng R1S (single socket) như thế này.
Dưới đây là hình ảnh tổng quan nhanh về CPU trong giá đỡ tản nhiệt.
Vì đã lâu rồi chúng ta chưa đề cập đến nó, nên cái cần gạt nhỏ đó là TIM Breaker, hay cần gạt phá vỡ lớp vật liệu dẫn nhiệt (TIM), bạn có thể nâng nó lên để phá vỡ lớp bám dính hình thành giữa keo tản nhiệt và bộ tản nhiệt/CPU.
Xung quanh khe cắm là cấu hình DDR5 8 kênh với 2 DIMM mỗi kênh (2DPC), tổng cộng là 16 DIMM.
Chúng ta sẽ bàn về điều này sau trong phần cấu trúc mạch, nhưng bo mạch chủ rất nhỏ, chỉ dài gấp đôi chiều dài của socket CPU và các khe cắm DIMM. Thời đại của những bo mạch chủ đơn socket khổng lồ đã qua rồi.
Một phần lớn điều đó là nhờ các khe cắm mở rộng M-XIO PCIe Gen5 x16, các khe cắm NIC và DC-MHS phía sau, và các đầu nối MCIO xung quanh bo mạch.
Ở phía sau, chúng ta có bo mạch DC-MHS để quản lý cũng như khe cắm OCP NIC 3.0 / Supermicro AIOM để kết nối mạng. Đây là máy chủ Supermicro CloudDC nên được thiết kế dựa trên các nguyên tắc thiết kế của OCP, đồng thời vẫn phù hợp với kích thước tiêu chuẩn của giá đỡ 19 inch.
Các bộ nguồn cung cấp điện cho bảng phân phối điện.
Bảng phân phối điện này có nhiều đầu nối để cấp nguồn cho các hệ thống khác nhau, đồng thời cũng đảm nhiệm chức năng
